A eletrônica é um campo multidisciplinar que combina conceitos da física e engenharia para estudar o comportamento e as aplicações dos elétrons em dispositivos eletrônicos. Ela desempenha um papel essencial em nossa vida cotidiana, desde os aparelhos domésticos até sistemas de comunicação avançados. Para compreender a eletrônica de forma eficaz, é necessário entender alguns conceitos fundamentais, como tensão, corrente elétrica, Lei de Ohm e os componentes básicos de um circuito eletrônico. Neste artigo, abordaremos esses princípios, proporcionando uma visão clara e abrangente sobre o assunto.

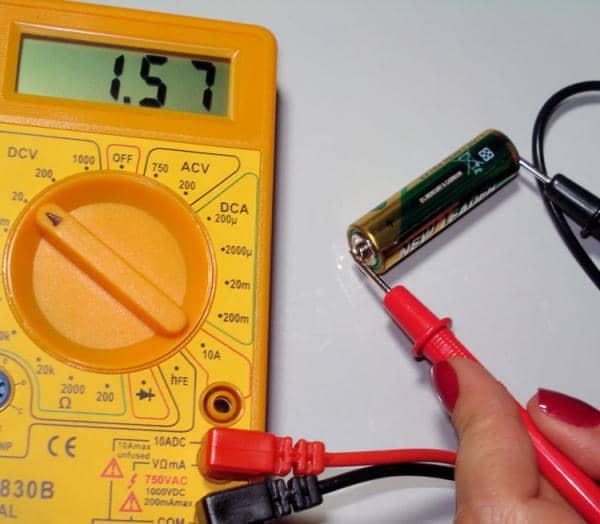

1 – Tensão elétrica (voltagem)
A tensão elétrica, também conhecida como voltagem, é a diferença de potencial elétrico entre dois pontos de um circuito, pode ser gerada por fontes de energia, como baterias, geradores e até mesmo células solares. Imagine, por exemplo, uma bateria de 9V: ela cria uma diferença de potencial de 9 volts entre os terminais positivo e negativo, fazendo com que a corrente flua quando um circuito é fechado.. Ela é responsável por criar a força que empurra os elétrons, fazendo com que a corrente elétrica flua. A unidade de medida para tensão é o volt (V).
2 – Corrente elétrica
A corrente elétrica é o fluxo de elétrons através de um condutor, como um fio metálico e ela só ocorre quando há uma diferença de potencial (tensão) e um caminho condutor para os elétrons se moverem. Por exemplo, ao conectar uma bateria a uma lâmpada, a corrente elétrica flui através do filamento da lâmpada, fazendo com que ela brilhe.. A corrente é medida em amperes (A). A intensidade da corrente é determinada pela relação entre a tensão aplicada e a resistência do circuito, conforme descrito pela Lei de Ohm.

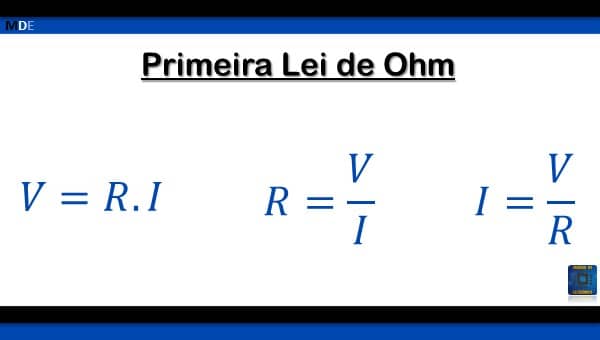

3 – Lei de Ohm
A Lei de Ohm estabelece a relação entre tensão (V), corrente (I) e resistência (R) em um circuito.
Onde:
- V é a tensão em volts (V),
- I é a corrente em amperes (A),
- R é a resistência em ohms (Ω).
A Lei de Ohm nos diz que a corrente elétrica que flui por um condutor é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência. Por exemplo, se em um circuito com uma resistência de 2Ω aplicamos uma tensão de 10V, pela Lei de Ohm, a corrente será: 5A.
Isso significa que, com uma resistência de 2 ohms e uma tensão de 10 volts, a corrente será de 5 amperes.

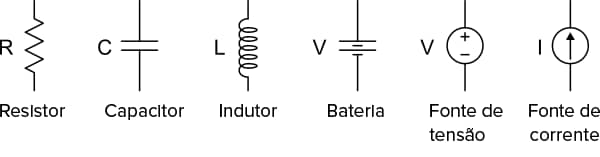

4 – Componentes básicos de um circuito eletrônico
Um circuito eletrônico é composto por diversos componentes que desempenham funções específicas. Abaixo estão alguns dos componentes mais comuns:
- Resistor (resistência): Limita o fluxo de corrente no circuito e é medido em ohms (Ω). Ele controla a intensidade da corrente e protege outros componentes de sobrecarga.
- Capacitor: Armazena energia na forma de um campo elétrico e pode ser utilizado para suavizar sinais de corrente alternada (AC), filtrar ruídos e até armazenar energia temporariamente.
- Diodo: Permite que a corrente flua em apenas uma direção, sendo muito utilizado na retificação de corrente alternada (AC) para corrente contínua (DC).
- Transistor: Dispositivo semicondutor que pode funcionar como interruptor ou amplificador. Os transistores são fundamentais para amplificação de sinais e controle de circuitos.
- Fonte de alimentação: Fornece a energia necessária para os componentes do circuito. Pode ser uma bateria, fonte AC ou DC.
- Indutor: Armazena energia na forma de um campo magnético. Comumente utilizado em filtros, conversores de energia e circuitos oscilantes.

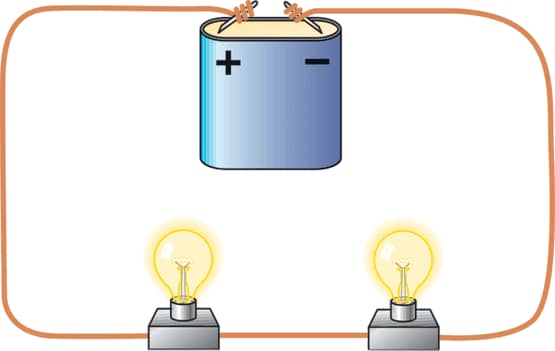

5 – Tipos de circuitos elétricos
Existem diferentes maneiras de conectar os componentes em um circuito, sendo as mais comuns os circuitos em série e paralelo.
Em um circuito em série, a corrente é constante, mas a tensão total é a soma das tensões nos componentes. Já em um circuito em paralelo, a tensão nas extremidades de todos os componentes é igual, mas a corrente se divide entre eles.
- Circuito em Série: Todos os componentes estão conectados em sequência, de forma que a corrente passa por cada um deles. A corrente é a mesma em todos os componentes, mas as tensões se somam.
- Circuito em Paralelo: Os componentes estão conectados de forma que a corrente se divide entre os ramos. A tensão é a mesma para todos os componentes, mas as correntes se somam.
Conclusão
Compreender os conceitos de tensão, corrente elétrica e a Lei de Ohm, bem como os componentes essenciais de um circuito eletrônico, é fundamental para quem deseja estudar e entender a eletrônica. Esses conceitos formam a base sobre a qual se constroem circuitos mais complexos e dispositivos eletrônicos avançados.
O estudo de como a corrente elétrica se comporta em diferentes situações, aliado ao uso de componentes como resistores, transistores e diodos, possibilita o desenvolvimento de tecnologias inovadoras e essenciais para nosso cotidiano. Com esse conhecimento, é possível projetar e analisar circuitos eletrônicos de forma prática, sendo um passo importante para quem deseja se aprofundar na eletrônica.
